Données techniques
Nombre d'axes total
3

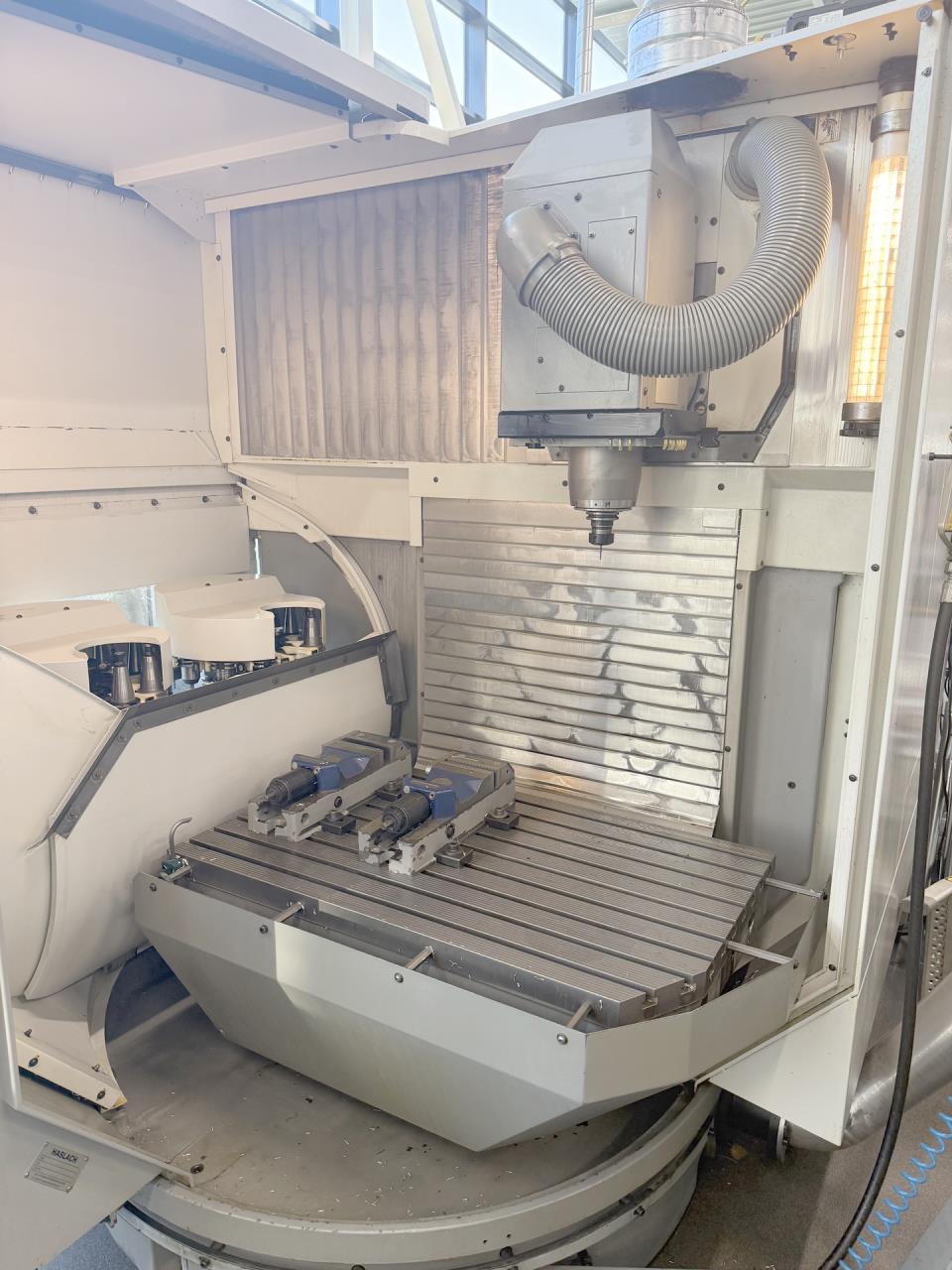

Longueur de la table
1000 mm
Largeur de la table
600 mm
Nombre rainures en T
9
Distance entre les rainures en T
63 mm
Largeur rainures en T
14H7 mm
Charge admise sur la table max.
400 kg
Course longitudinale (axe-X)
630 mm
Course transversale (Y)
560 mm
Course verticale (axe-Z)
560 mm
Charge admise sur la table max.
350 kg

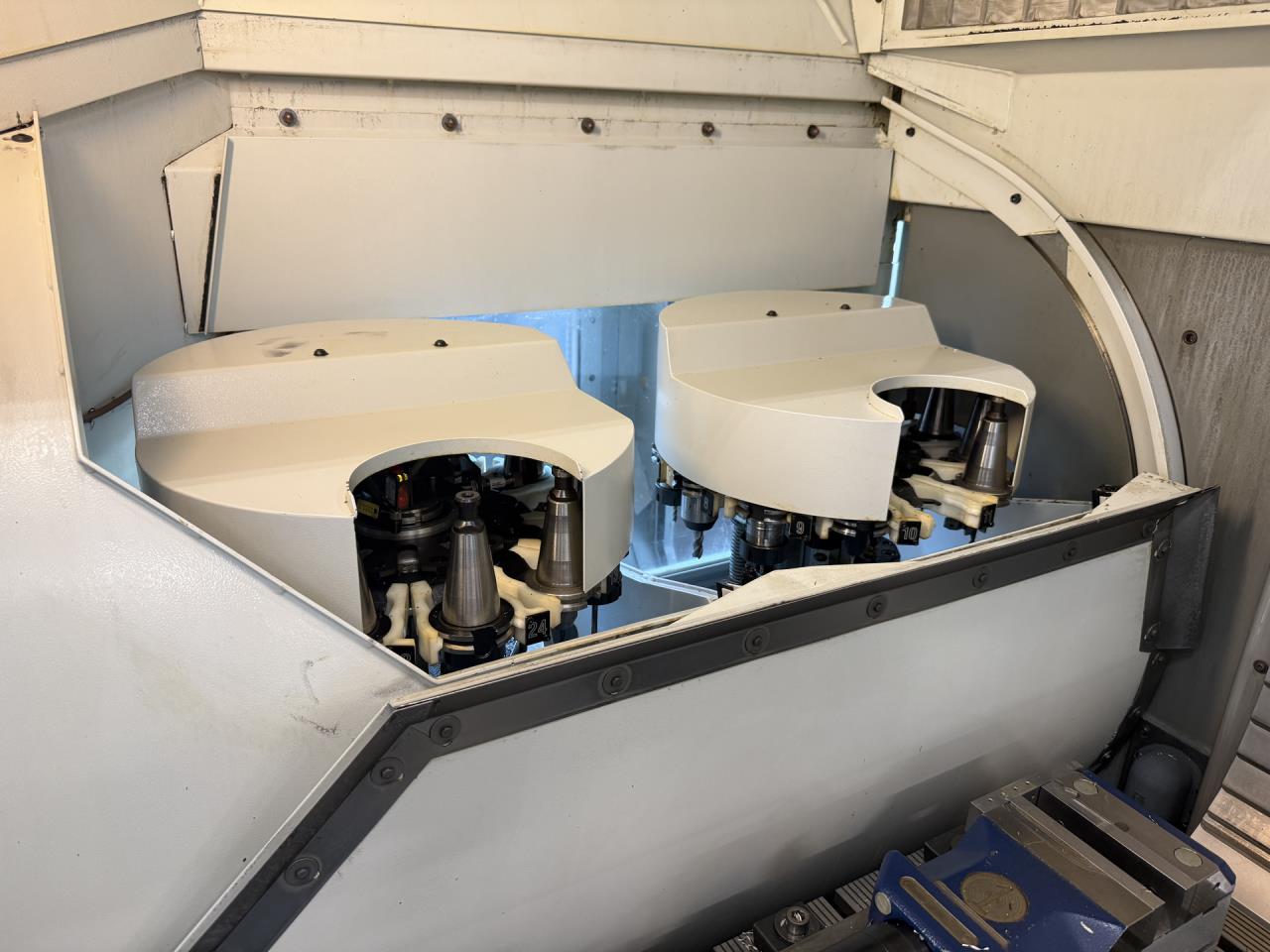

Changeur d'outils:
Nombre de positions
20
Diamètre de l'outils
80 mm
Diamètre max. avec places libres
130 mm
Longueur de l'outil max.
315 mm
Poids de l'outil max.
8 kg
Cône de la broche: SK
40 DIN 69871
Vitesses de broche verticale:
Variateur (réglage progressif)
de
20 t/min
à
12000 t/min
Vitesse d'avance
20 - 10000 mm/min
Vitesse rapide longitudinale
26 m/min
Vitesse rapide transversale
26 m/min
Vitesse rapide verticale
20 m/min
Course de broche verticale
90 mm
Branchement 50 Hz 3x
400 Volt
Moteur de la broche
7.5 kW
Puissance totale installée
26 kVA
Poids de la machine env.
6500 kg

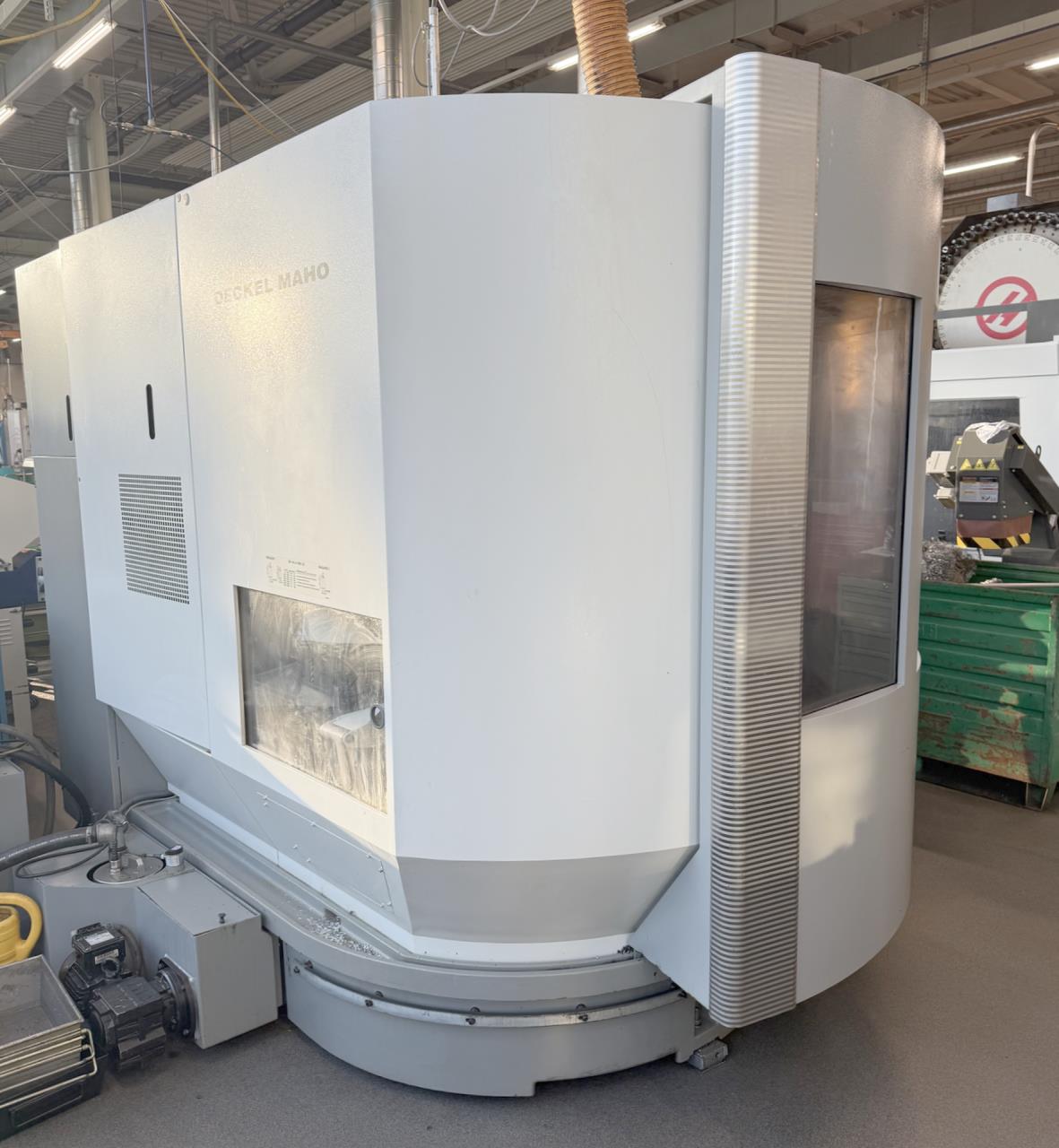

Encombrement machine:
Longueur
2880 mm
Largeur
2135 mm
Hauteur
2827 mm
Accessoires divers:
Lampe
Interface RS-232
Données techniques et photos sans engagement.
