Technical data
Number of spindles
1
Number of revolvers
1
Swing over bed
260 mm
Taper in spindle
A2 4"
Spindle hole
35 mm

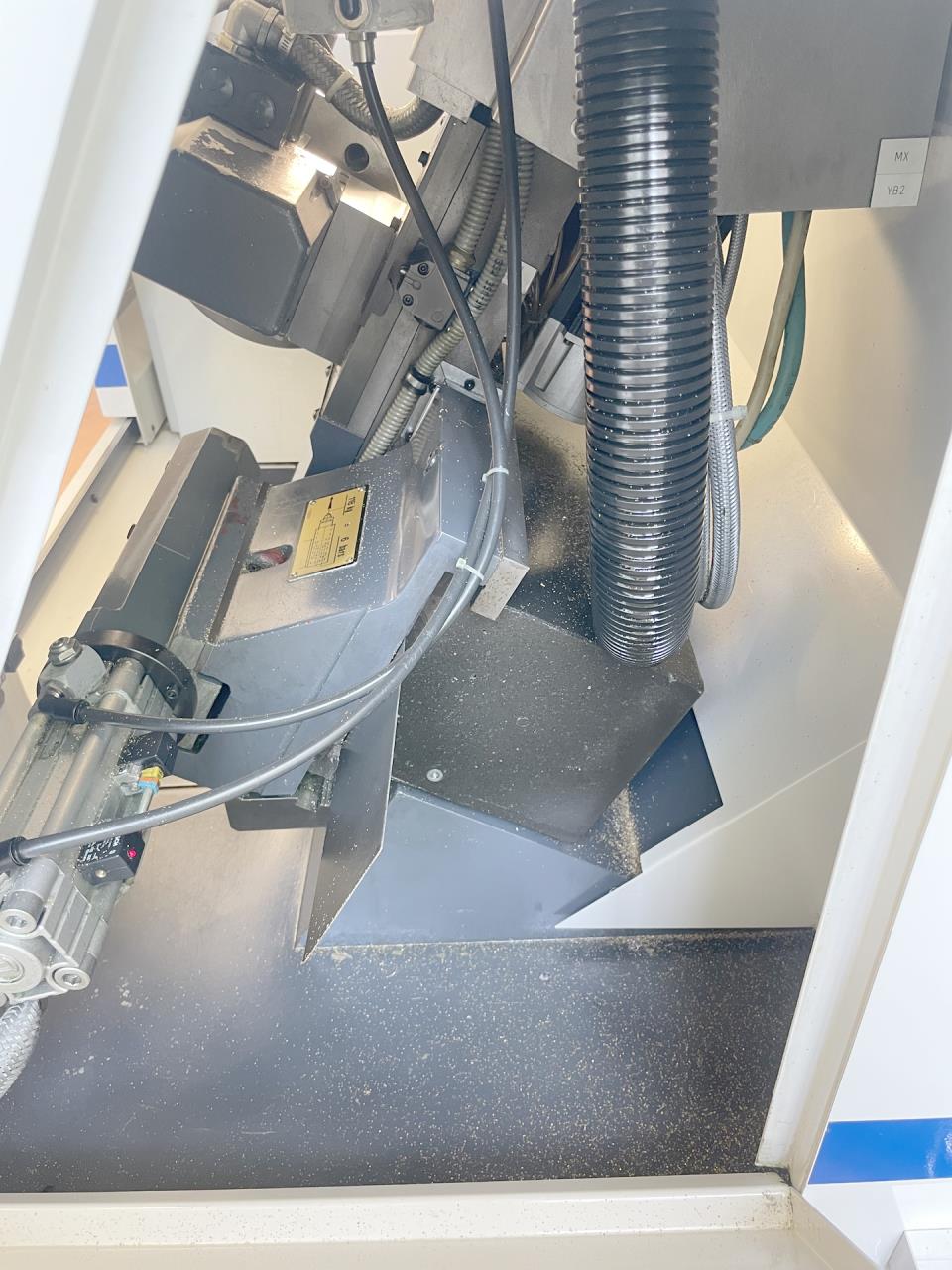

Turret carriage:
DUPLOMATIC
Travels:
Longitudinal travel (Z-axis)
300 mm
Transversal strocke (X axis)
125 mm
Rapid traverse X
15 m/min
Rapid traverse Z
15 m/min

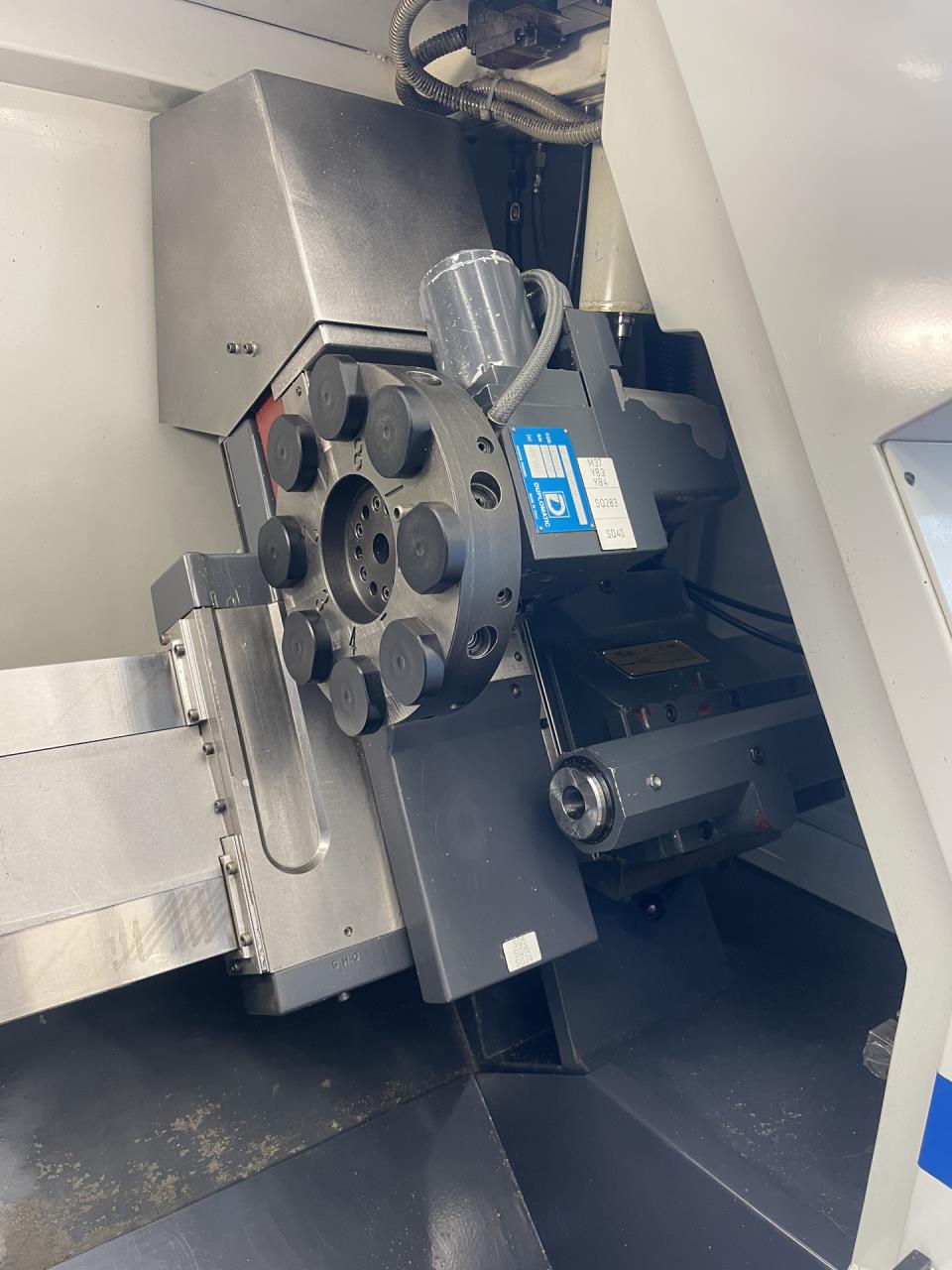

Turret slide:
Number of positions
8
Tool shank cross section
16 mm

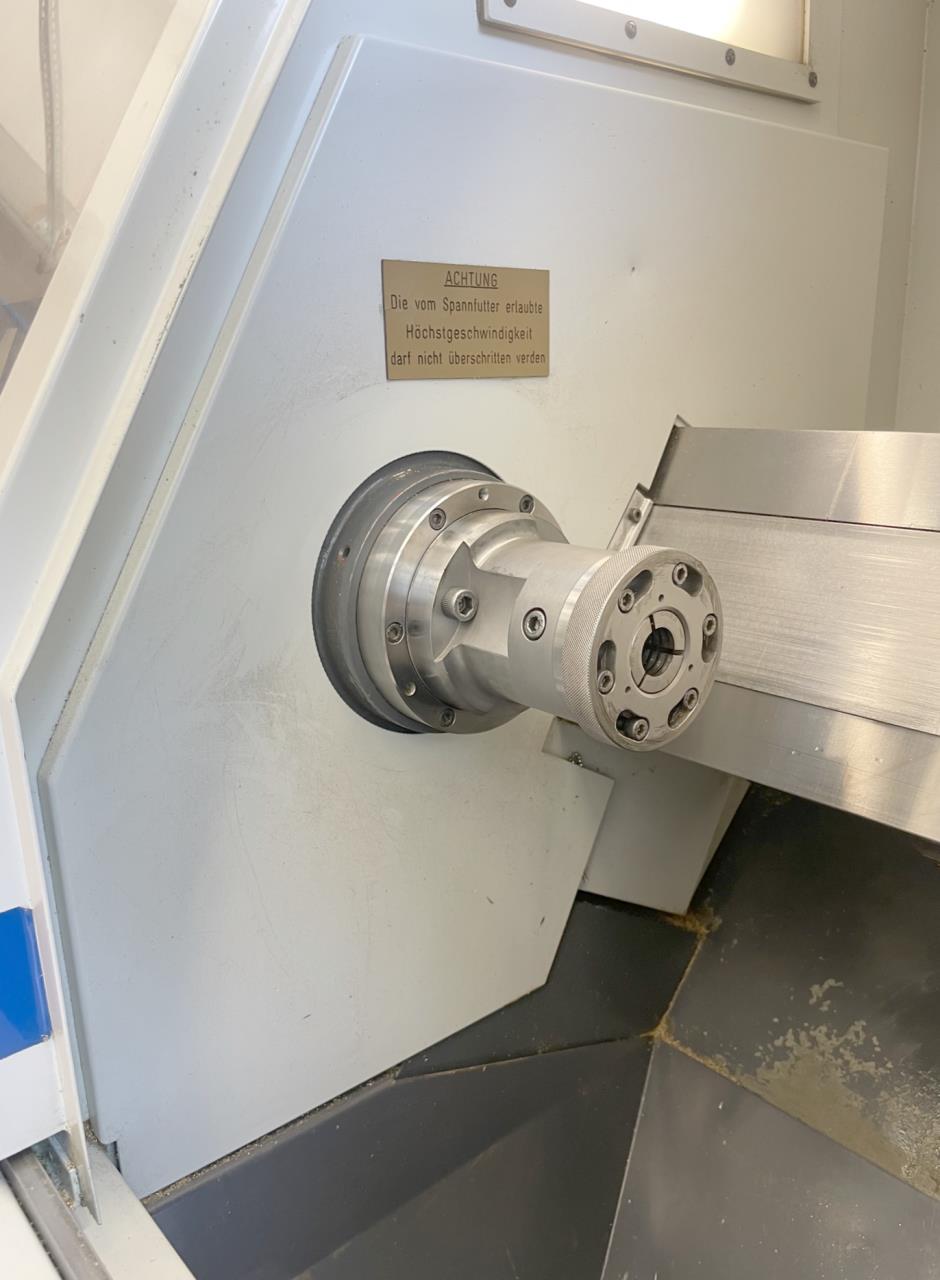

Spindle nose:
Inner cone diameter
20 mm
Spindle speeds:
stepless
from
200 rpm
up to
5000 rpm
Tailstock:
Morse taper
3 MT
Spindle stroke
80 mm
Spindle diameter
52 mm
Pressure
1200 N
Inner taper type
F38
Spindle motor
4 kW
Voltage 50 Hz 3x
400 Volt
Machine's weight about
2500 kg
Overall dimensions machine:
Length
1900 mm
Width
1400 mm
Height
1980 mm
Various accessories:
Collet device

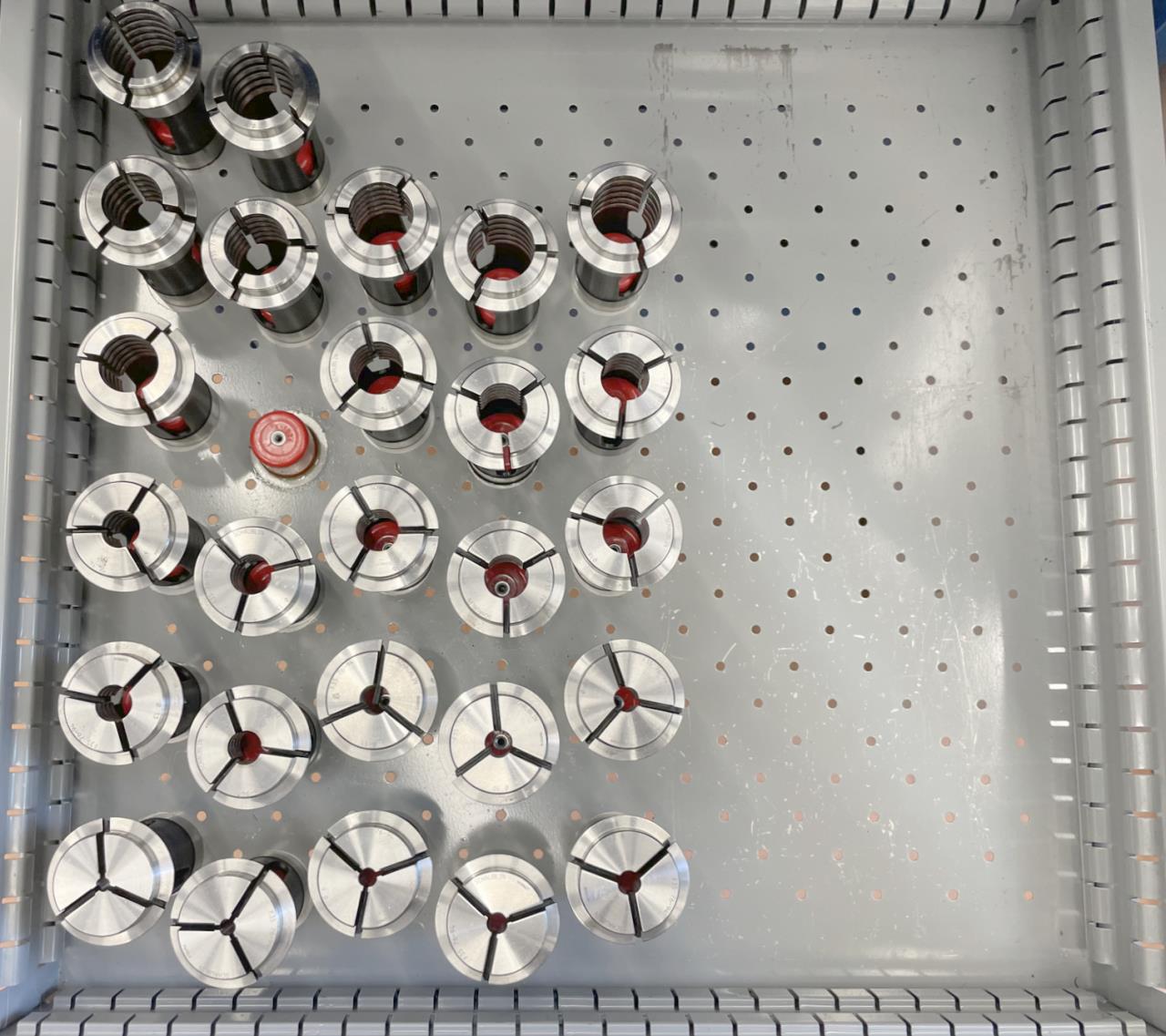

Set of collets
Lamp
Tailstock
Tool cabinet
Interface serial port RS 232
Foot pedal

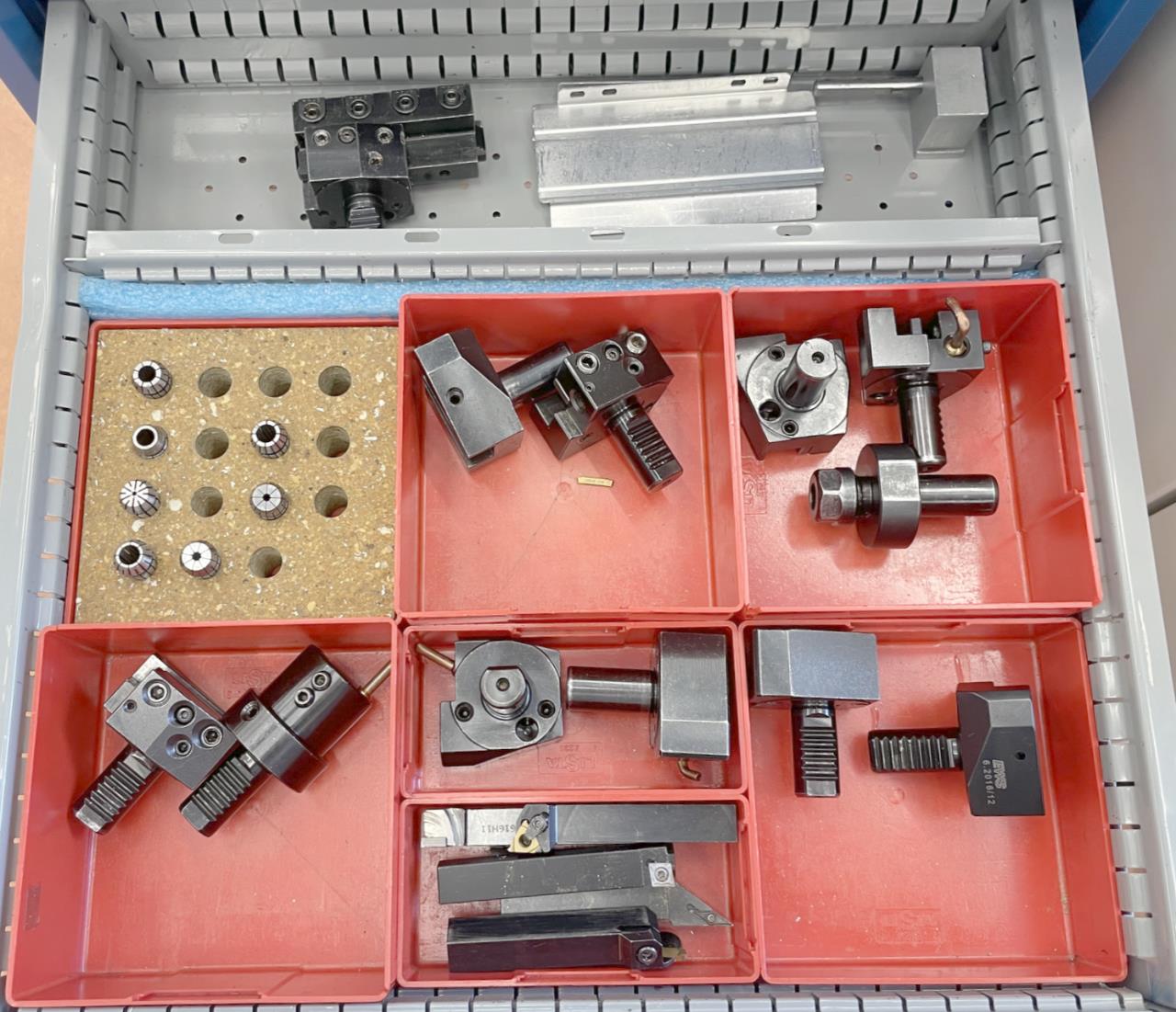

Set of toolholders
Technical specifications and pictures without guarantee.
