Technische Daten
Anzahl Spindeln
1
Anzahl Revolver
1
Drehdurchmesser über dem Bett
260 mm
Spindelaufnahme
A2 4"
Spindelbohrung
35 mm
Revolverschlitten:
DUPLOMATIC
Verfahrwege:
Längsweg (Z-Achse)
300 mm
Planweg (X-Achse)
125 mm
Eilgang X
15 m/min
Eilgang Z
15 m/min

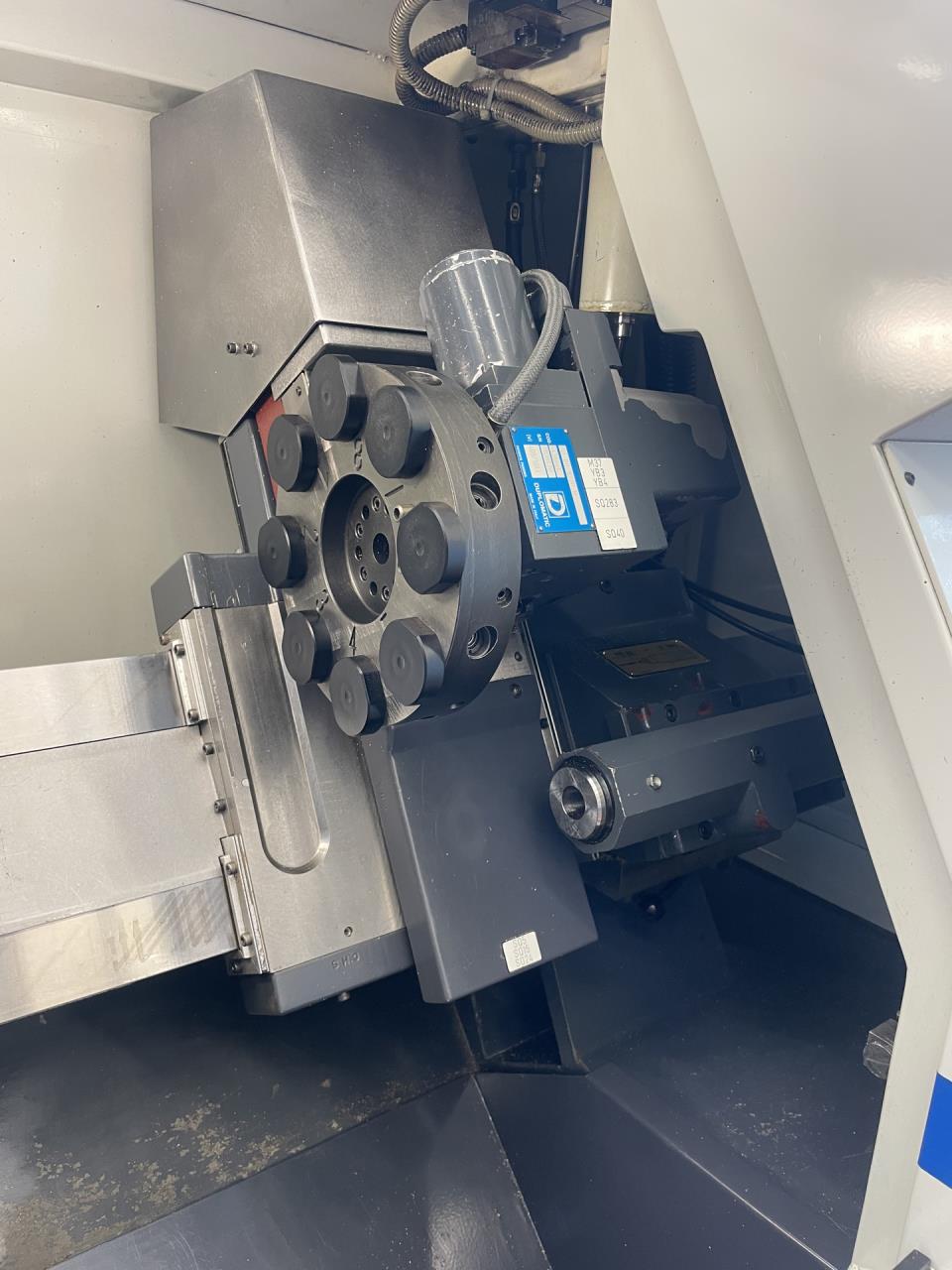

Revolver:
Anzahl Positionen
8
Werkzeugschaftquerschnitt
16 mm
Werkzeugaufnahme:
Werkzeugaufnahme Durchmesser
20 mm
Spindeldrehzahlen:
Stufenlos
von
200 U/min
bis
5000 U/min
Reitstock:
Morse Konus
3 MK
Pinolenhub
80 mm
Pinolendurchmesser
52 mm
Druckleistung
1200 N
Spannzangenaufnahme Typ
F35
Spindelmotor
4 kW
Anschluss 50 Hz 3x
400 Volt
Maschinengewicht ca.
2500 kg
Abmessungen Maschine:
Länge
1900 mm
Breite
1400 mm
Höhe
1980 mm
Diverses Zubehör:
Spannzangenaufnahme

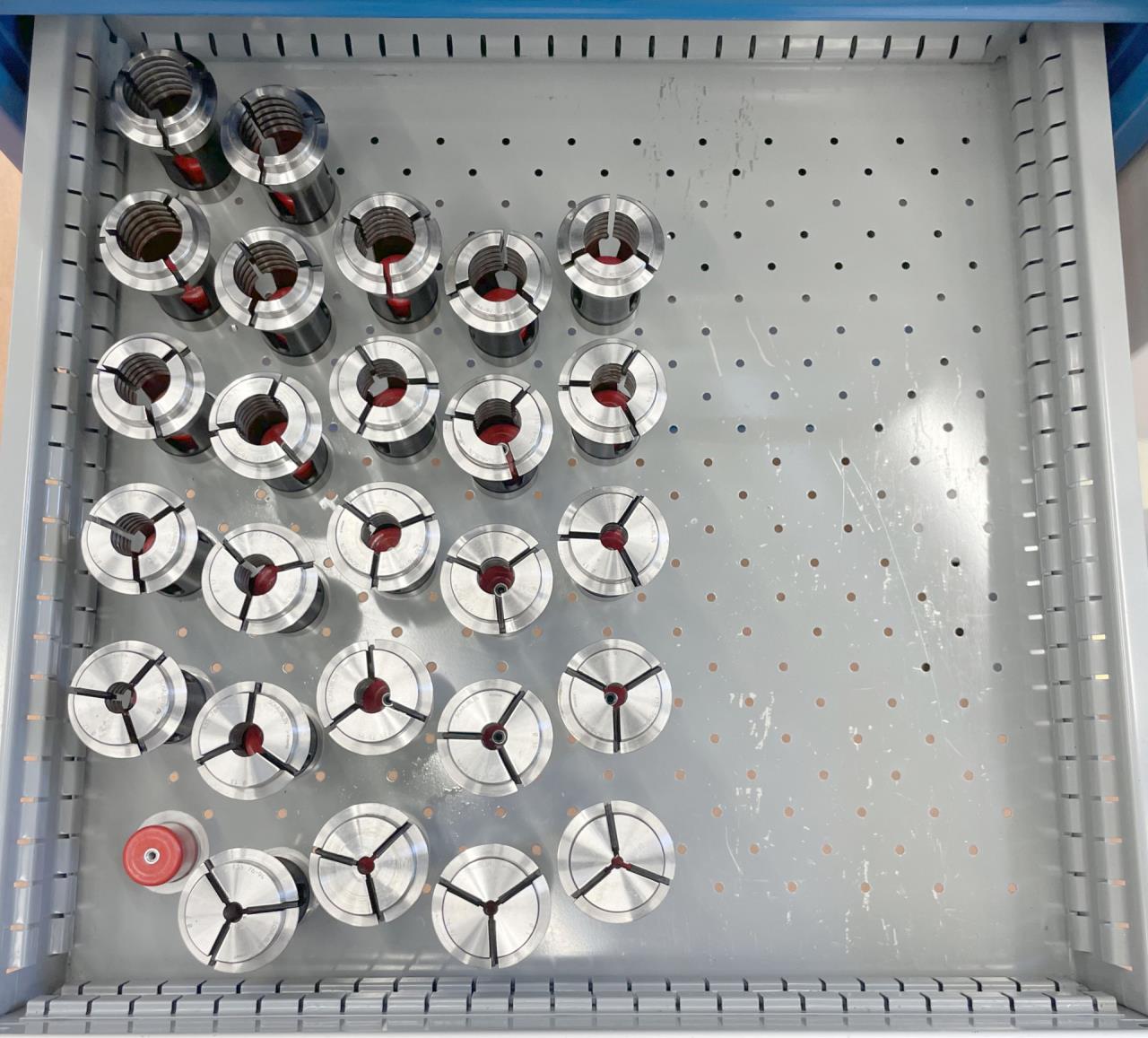

Satz Spannzangen
Beleuchtung
Reitstock
Werkzeugschrank
Schnittstelle RS 232
Fusspedal

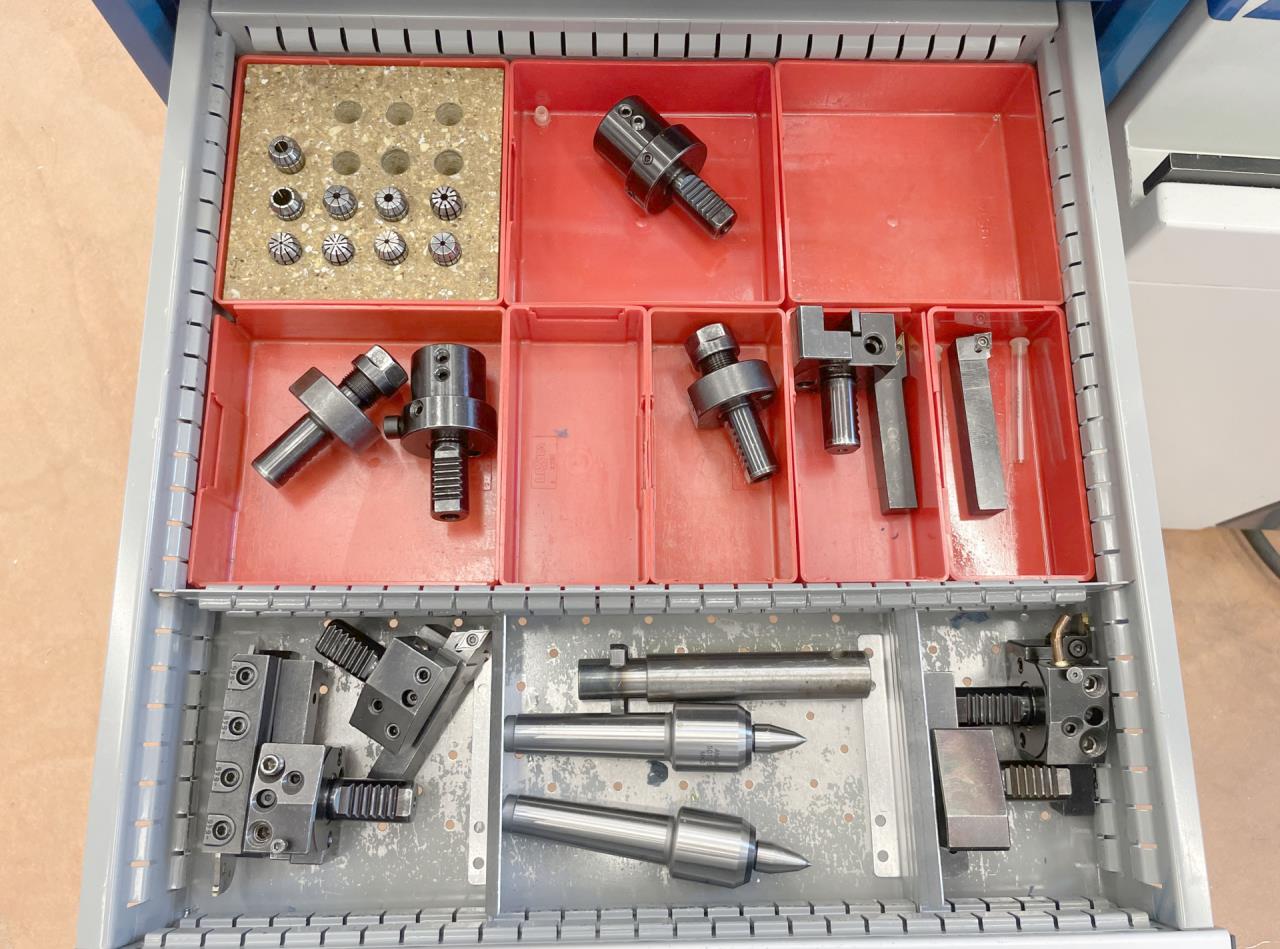

Satz Werkzeughalter
Technische Daten und Fotos unverbindlich.
